Průchodka trupem s hadičníkem – chromovaná mosaz
Kód: 17.423.00Detailní popis produktu
Při výměně lodní výpusti rozhoduje nejen průměr hadice, ale také délka těla a prostor kolem otvoru. Tato mosazná průchodka s chromovaným povrchem spojuje zaoblenou vnější hlavu, závitovou část a hadičník. Rozměry jednotlivých variant jsou uvedeny níže, abyste mohli vybrat odpovídající provedení.
Hlavní vlastnosti
- Mosazné tělo s chromovaným povrchem.
- Zaoblená hlava na vnější straně.
- Přímé připojení hadice na hadičník.
Technické parametry a velikosti

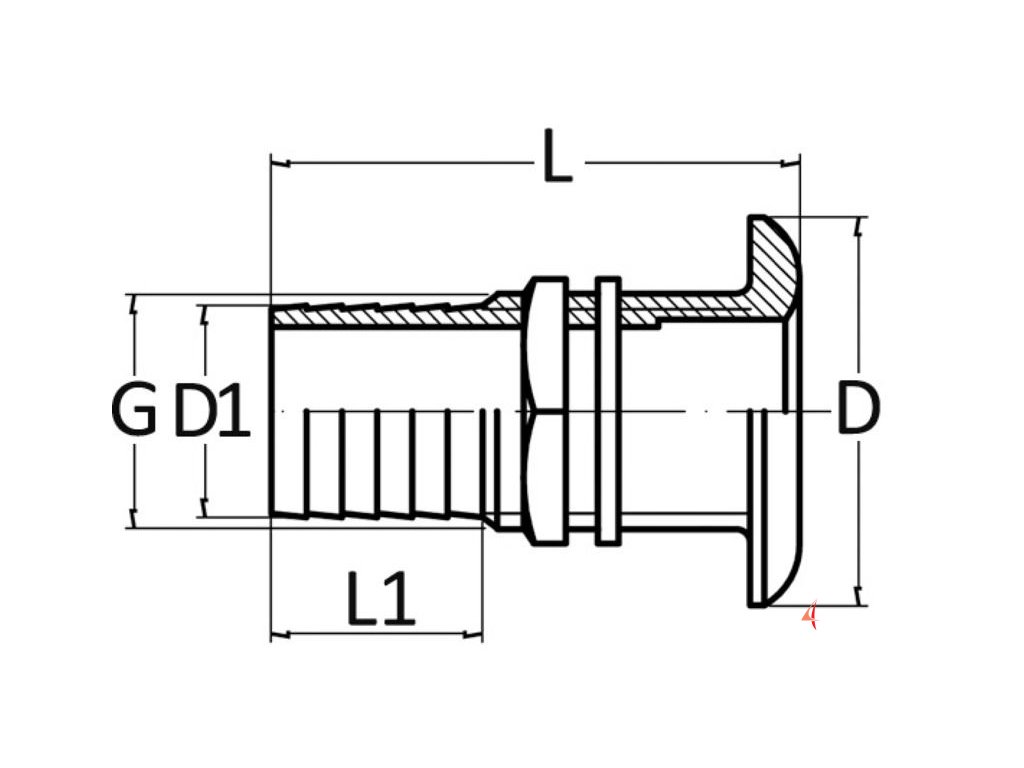

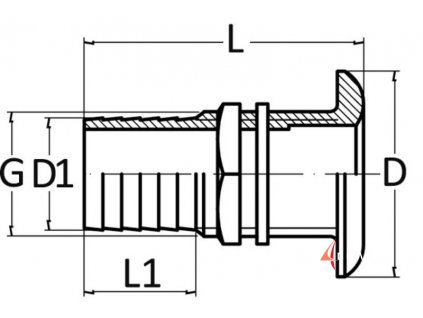

Rozměry L, L1, D a G odpovídají označení ve výkresu výrobce. U každého kódu je uveden závit a průměr připojované hadice.
- 17.423.00: závit 3/8″, hadice 15 mm; délka L 55 mm, L1 20 mm, Ø D 35 mm a Ø G 17 mm.
- 17.423.01: závit 1/2″, hadice 19 mm; délka L 65 mm, L1 25 mm, Ø D 40 mm a Ø G 21 mm.
- 17.423.02: závit 3/4″, hadice 25 mm; délka L 65 mm, L1 30 mm, Ø D 48 mm a Ø G 26 mm.
- 17.423.03: závit 1″, hadice 30 mm; délka L 70 mm, L1 31 mm, Ø D 55 mm a Ø G 33 mm.
- 17.423.04: závit 1 1/4″, hadice 38 mm; délka L 80 mm, L1 31 mm, Ø D 65 mm a Ø G 42 mm.
- 17.423.05: závit 1 1/2″, hadice 45 mm; délka L 80 mm, L1 31 mm, Ø D 70 mm a Ø G 48 mm.
- 17.423.06: závit 2″, hadice 55 mm; délka L 92 mm, L1 31 mm, Ø D 83 mm a Ø G 60 mm.
Použití a výběr
Pro prostup hadicového vedení trupem nebo stěnou lodi. Zvolte variantu podle vnitřního průměru hadice a montážního prostoru; samotná velikost závitu nevyjadřuje průměr hadice.
Instalace
Průchodku utěsněte způsobem vhodným pro materiál trupu a hadici zajistěte odpovídající sponou. Při montáži pod čarou ponoru musí návrh celé sestavy včetně uzávěru odpovídat požadavkům lodní instalace. Po montáži zkontrolujte těsnost spojů.
Doplňkové parametry
| Kategorie: | Sanita, pumpy |
|---|---|
| Materiál: | Chromovaná mosaz |
| Typ produktu: | Průchodka trupem |
