Nerezová průchodka trupem s hadicovým nátrubkem, AISI 316

Detailní popis produktu

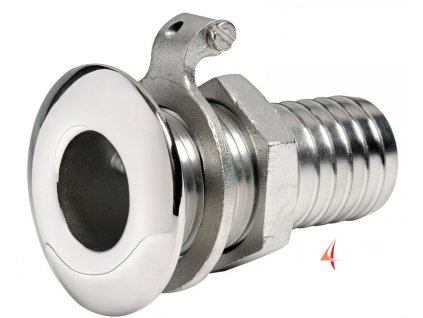

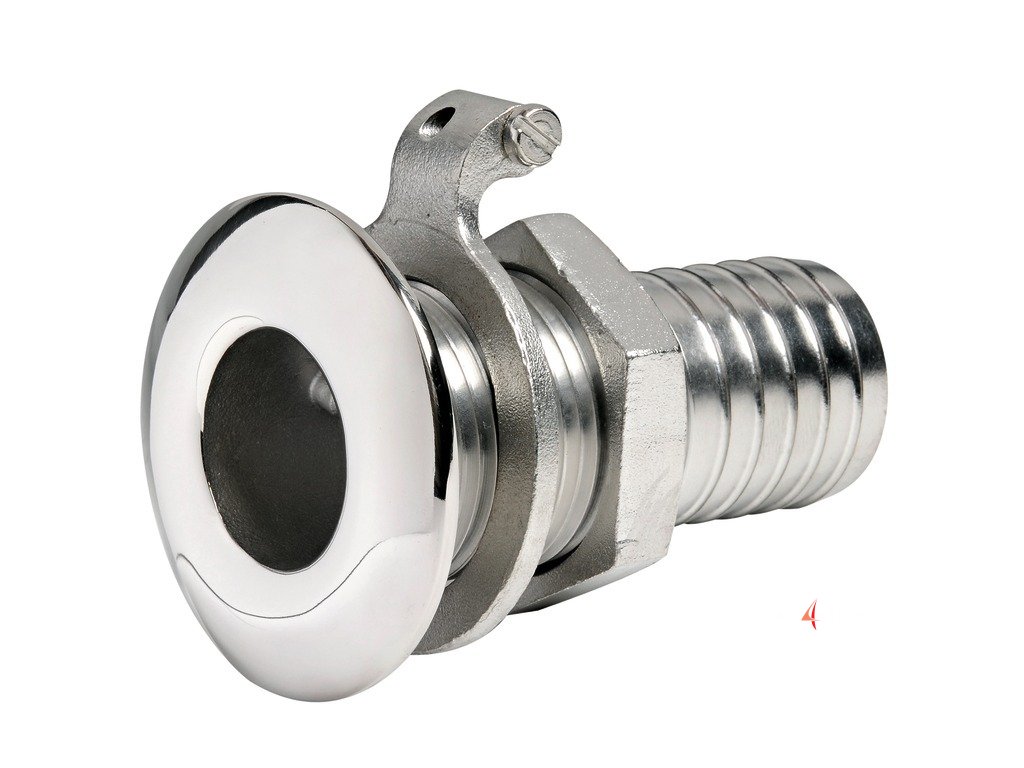

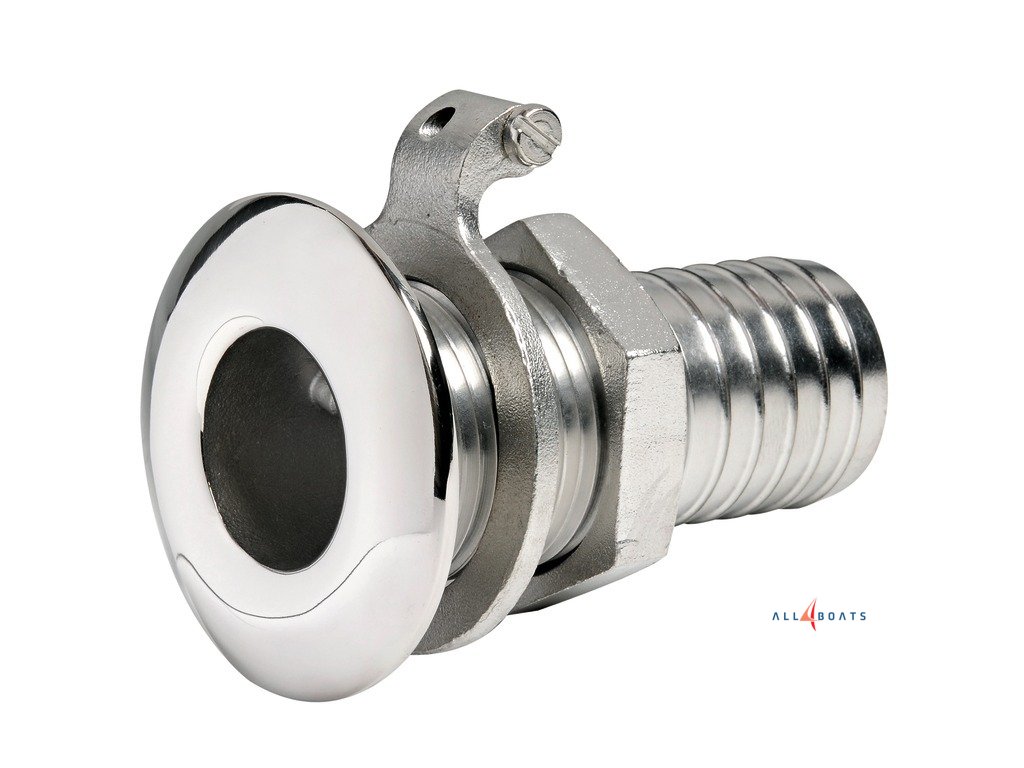

Průchodka pro vyvedení hadice skrz trup lodě, vyrobená z leštěné nerezi AISI 316. Šest velikostí se liší závitem, nátrubkem i montážní délkou; vybírejte podle skutečných rozměrů, nejen podle palcového označení.

Hlavní výhody

• Nerezová ocel AISI 316 s leštěným povrchem.
• Hadicový nátrubek a přípojka pro elektrické pospojování.
• Více velikostí pro výběr podle stávajícího otvoru a připojení.

Technické parametry

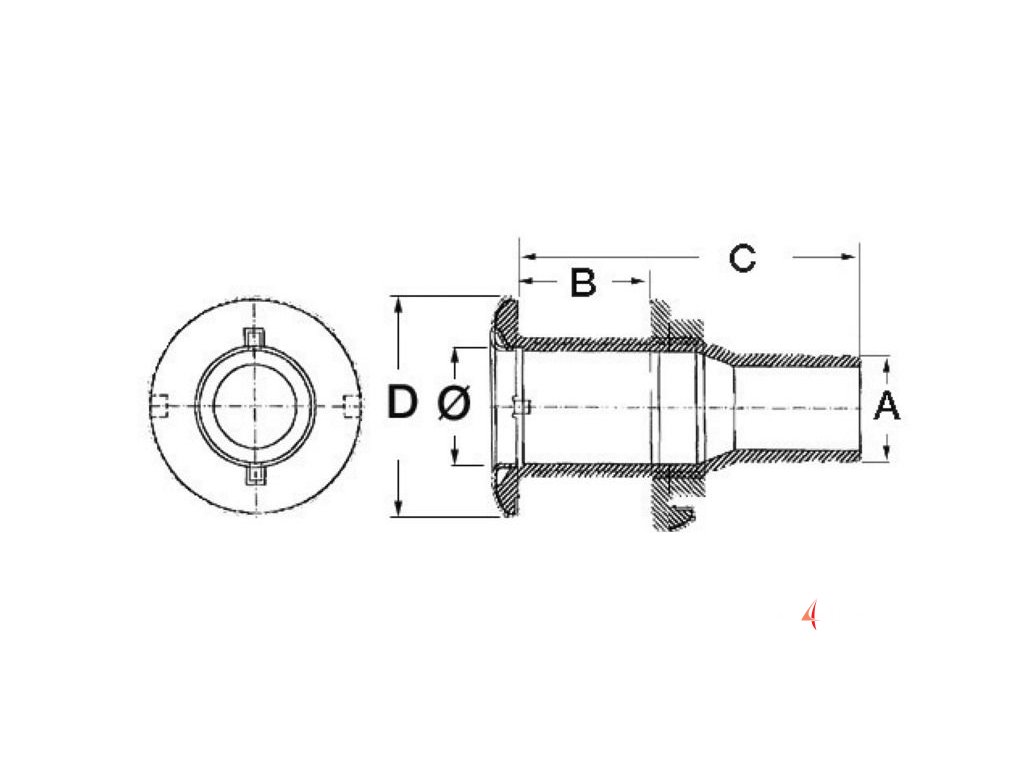

Rozměry níže odpovídají výkresu výrobce. A je vnější průměr nátrubku, B délka závitové části, C celková délka, D průměr příruby a Ø vnitřní průchod. Všechny rozměry jsou v mm.

• 17.523.10: závit 3/8 palce; A 15, B 21, C 53, D 35, Ø 11.
• 17.523.11: závit 1/2 palce; A 18, B 26, C 59, D 39, Ø 15.
• 17.523.12: závit 3/4 palce; A 24, B 32, C 68, D 49, Ø 19.
• 17.523.13: závit 1 palce; A 30, B 33, C 73, D 55, Ø 25.
• 17.523.14: závit 1 1/4 palce; A 39, B 34, C 77, D 65, Ø 34.
• 17.523.15: závit 1 1/2 palce; A 44, B 38, C 80, D 71, Ø 38.

Cena za 1 kus vybrané varianty.

Použití a kompatibilita

Pro prostup hadicového rozvodu trupem lodě. Před výběrem zkontrolujte průměr nátrubku, tloušťku trupu, velikost otvoru a prostor pro upevnění hadice. Průměr vnitřního průchodu Ø není průměr nátrubku A.

Montáž

Montáž průchodky musí odpovídat umístění v trupu a návrhu lodního rozvodu. Použijte vhodné utěsnění a upevnění hadice; po montáži zkontrolujte těsnost. Umístění vůči vodorysce, uzavírání rozvodu a elektrické pospojování řešte podle dokumentace lodě a odborné montáže.

Při náhradě starého dílu nám můžete poslat rozměry otvoru a připojované hadice, pomůžeme vybrat správnou variantu.
