Sada ukazatele hladiny fekální nádrže 12/24 V
Kód: A03-66-012
.svg?6a2b0244){kind=small}
.svg?6a2b029e){kind=small}
Související produkty
Detailní popis produktu

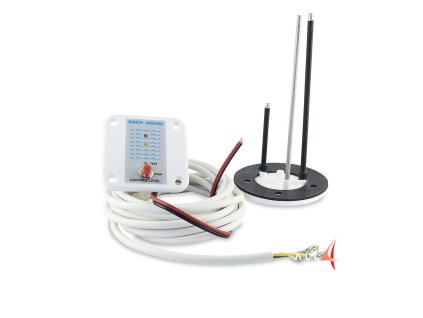

Albin Group 03-66-012 je kompletní sada pro sledování naplnění fekální nebo odpadní nádrže na lodi.
Systém používá nerezové sondy instalované přímo v nádrži a jednoduchý panel se třemi LED indikátory. Posádka tak může průběžně kontrolovat stav nádrže a předejít jejímu přeplnění.
Hlavní výhody
- napájení 12 i 24 V
- jednoduchá a přehledná LED indikace
- tři stavy nádrže
- nerezové sondy
- kompletní sada včetně panelu a kabeláže
- standardní kabeláž délky 3,5 m
- VDO připojení
- vhodné pro fekální a odpadní nádrže
- originální příslušenství Albin Group
Technické parametry
- Typ: ukazatel hladiny fekální nádrže
- Napětí: 12 / 24 V DC
- Indikace: 3 LED
- Zelená LED: systém zapnutý
- Žlutá LED: přibližně polovina nádrže
- Červená LED: plná nádrž
- Materiál sond: nerezová ocel
- Otvor pro montáž sond: Ø 40 mm
- Výřez pro panel: 30 × 50 mm
- Rozměr čelního panelu: cca 46 × 46 mm
- Standardní délka kabeláže: 3,5 m
- Hmotnost: 0,1 kg
- Kód výrobce: 03-66-012
- EAN: 7340176600844
- Certifikace: CE, ISO 8846, EMC dle dokumentace výrobce.

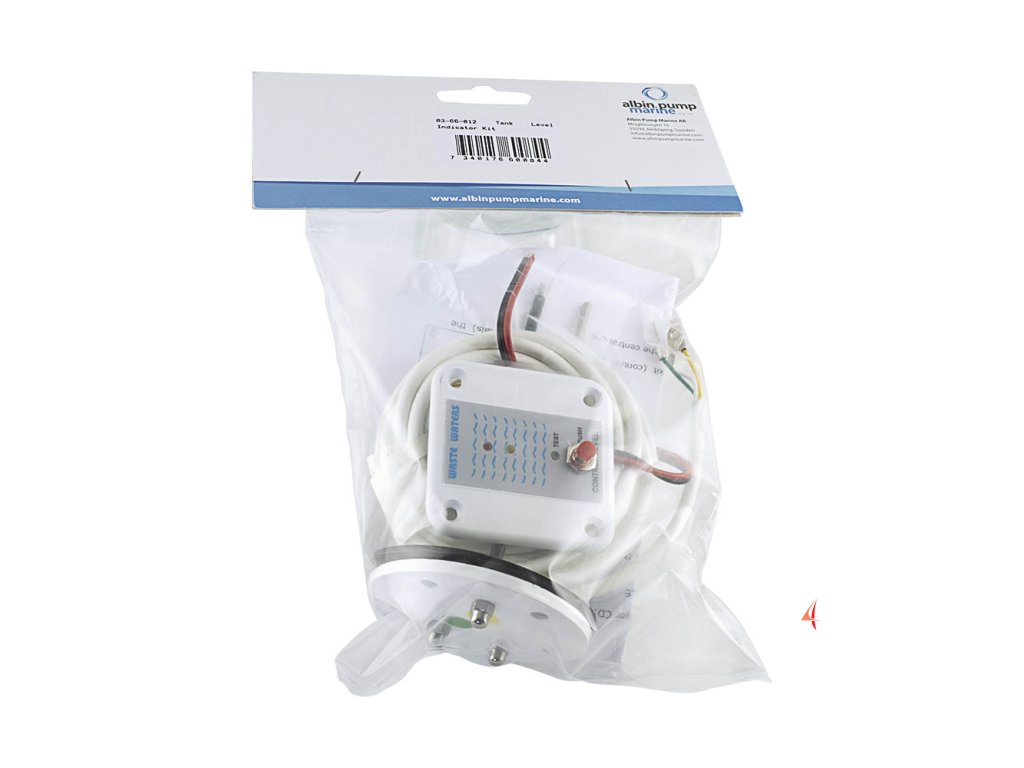

Obsah balení
- 1× LED ovládací / indikační panel
- sada nerezových hladinových sond
- těsnění sond
- kabeláž a připojovací vodiče
- připojovací prvky potřebné pro montáž sond
Výrobce v katalogu uvádí panel, nerezové sondy a kabeláž jako součást kompletní sady.
Jak indikace funguje

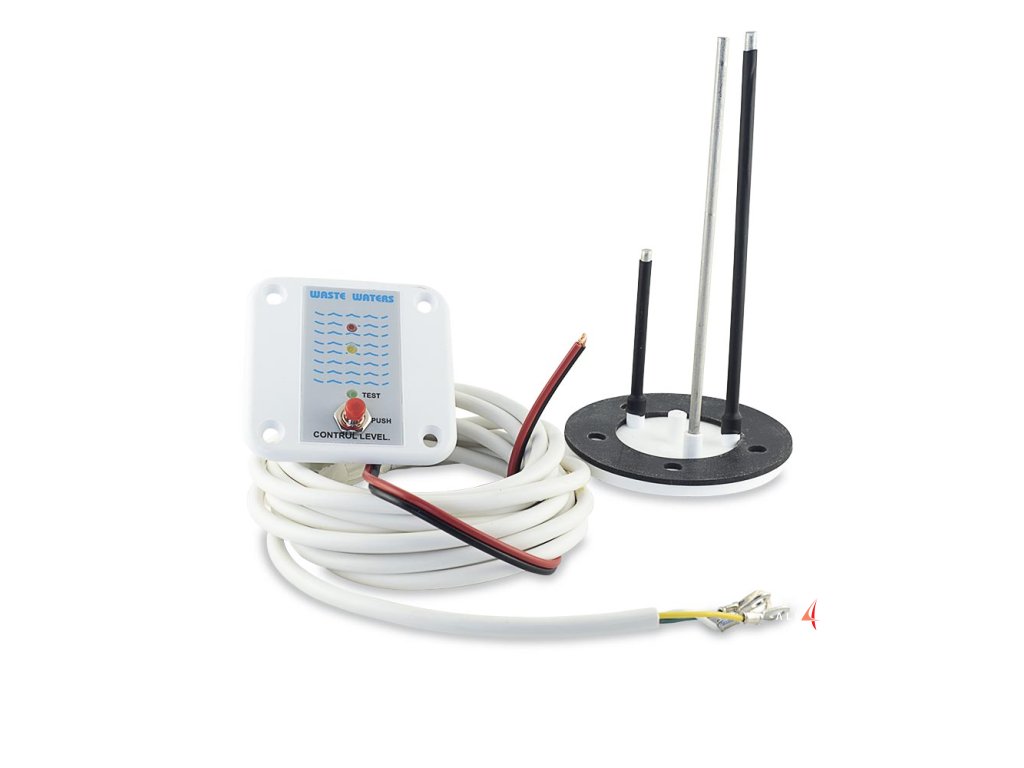

Systém používá tři sondy:
- dlouhá společná sonda
- dlouhá sonda pro přibližně 1/2 nádrže
- krátká sonda pro stav plná nádrž
Panel potom zobrazuje:
zelená → systém zapnutý
žlutá → cca polovina nádrže
červená → nádrž plná.
Instalace
Pro sondy je potřeba v horní části nádrže vytvořit otvor Ø 40 mm.
Pro elektroniku ovládacího panelu se vytváří montážní výřez 30 × 50 mm a čtyři otvory Ø 2,5 mm pro upevnění panelu.
Elektrické zapojení
- červený vodič: + baterie
- černý vodič: - baterie
- bílý vodič: společná dlouhá sonda
- modro-zelený vodič: sonda poloviny nádrže
- žlutý vodič: sonda plné nádrže
Pozor: boční sondy nesmí být zkratovány se střední společnou sondou.
Kompatibilita
Sada je vhodná pro fekální a odpadní nádrže Albin Group a lze ji použít i u jiných nádrží, pokud konstrukce a rozměry umožňují správnou instalaci sond. Evropský prodejce ji uvádí jako vhodnou pro všechny Albin waste-water tanky nebo nádrže podobných rozměrů.
Doplňkové parametry
| Kategorie: | Lodní technika |
|---|---|
| EAN: | 7340176600844 |
| Délka kabeláže: | 3,5 m |
| Materiál sond: | Nerezová ocel |
| Napětí: | 12 / 24 V |
| Počet úrovní: | 3 |
| Typ indikace: | LED |
| Typ produktu: | Ukazatel hladiny nádrže |
| Určení: | Fekální / odpadní nádrž |
| Výrobce: | Albin Group |
