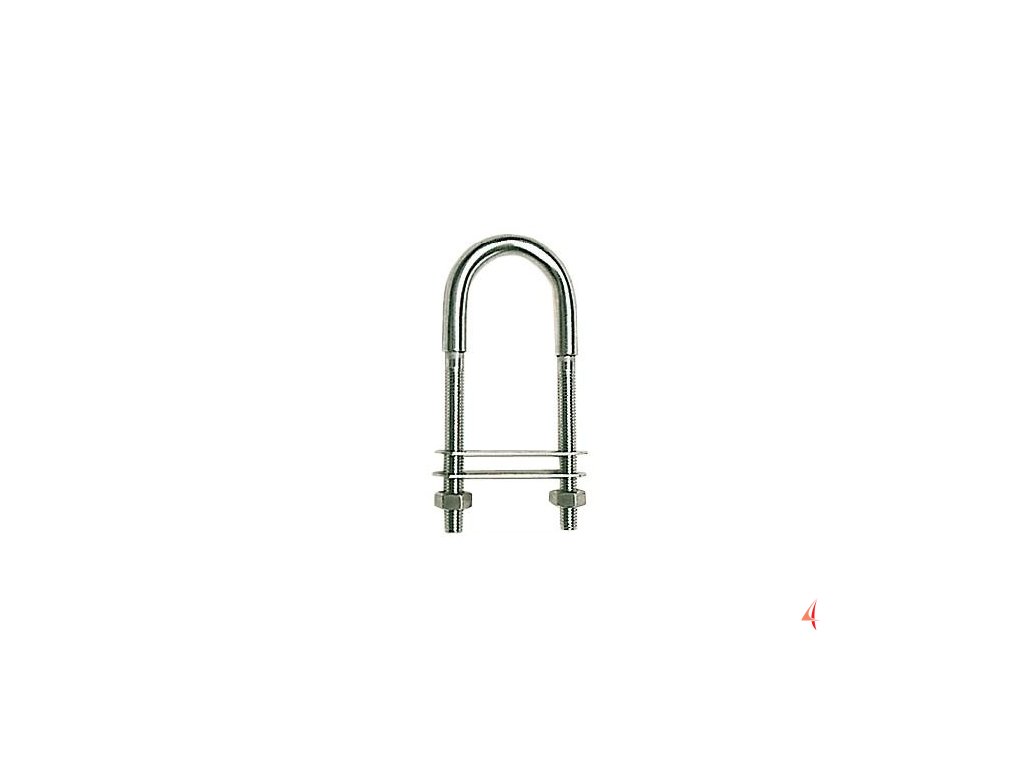

Nerezový U-svorník AISI 316 se dvěma podložnými deskami
Kód: 39.125.07
.svg?6a2b0244){kind=small}
.svg?6a2b029e){kind=small}
Detailní popis produktu
Při výměně U-svorníku nestačí znát pouze velikost závitu: důležitá je také rozteč otvorů a délka, která musí projít montovaným podkladem. Tato nerezová řada má dvě podložné desky a několik rozměrových provedení pro lodní konstrukce a kování.
Hlavní výhody
- Nerezová ocel AISI 316.
- Dvě podložné desky pro montáž.
- Varianty se závity M5, M6, M8, M10 a M12.
Technické parametry
Údaje odpovídají aktuální tabulce výrobce. D označuje celkovou délku, C délku závitu, A průměr těla a E osovou rozteč ramen.
| Kód | Závit | Délka D | Závit C | Tělo A | Rozteč E |
|---|---|---|---|---|---|
| 39.125.00 | M10 | 135 mm | 75 mm | 12 mm | 55 mm |
| 39.125.01 | M8 | 105 mm | 60 mm | 10 mm | 35 mm |
| 39.125.03 | M8 | 110 mm | 65 mm | 10 mm | 45 mm |
| 39.125.05 | M12 | 155 mm | 92 mm | 14 mm | 65 mm |
| 39.125.06 | M6 | 90 mm | 45 mm | 8 mm | 35 mm |

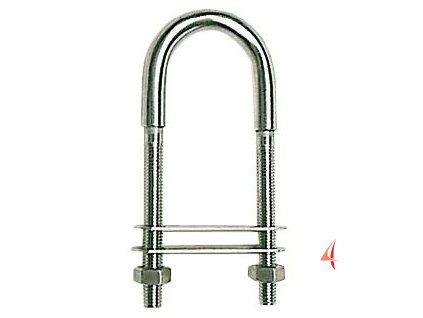

| 39.125.07 | M5 | 80 mm | 39 mm | 7 mm | 35 mm |
Použití a výběr
Pro vytvoření oka nebo upevňovacího bodu na lodní konstrukci. Porovnejte osovou rozteč se stávajícími otvory, potřebnou délku závitu a místo pro podložné desky. Dvě varianty M8 se liší celkovou délkou i roztečí.
Montáž
Podklad musí přenést zatížení celého spoje. Při průchodu palubou nebo trupem zajistěte utěsnění otvorů. Zatížitelnost sestavy nelze určit pouze z průměru závitu; výrobce pro tuto řadu v ověřeném podkladu neuvádí pracovní nosnost.
Doplňkové parametry
| Kategorie: | U-svorníky |
|---|---|
| Materiál: | Nerezová ocel AISI 316 |
| Typ produktu: | U-svorník |
